Herramienta para preparación de cable en media tensión

Modelo:
SCPT-1

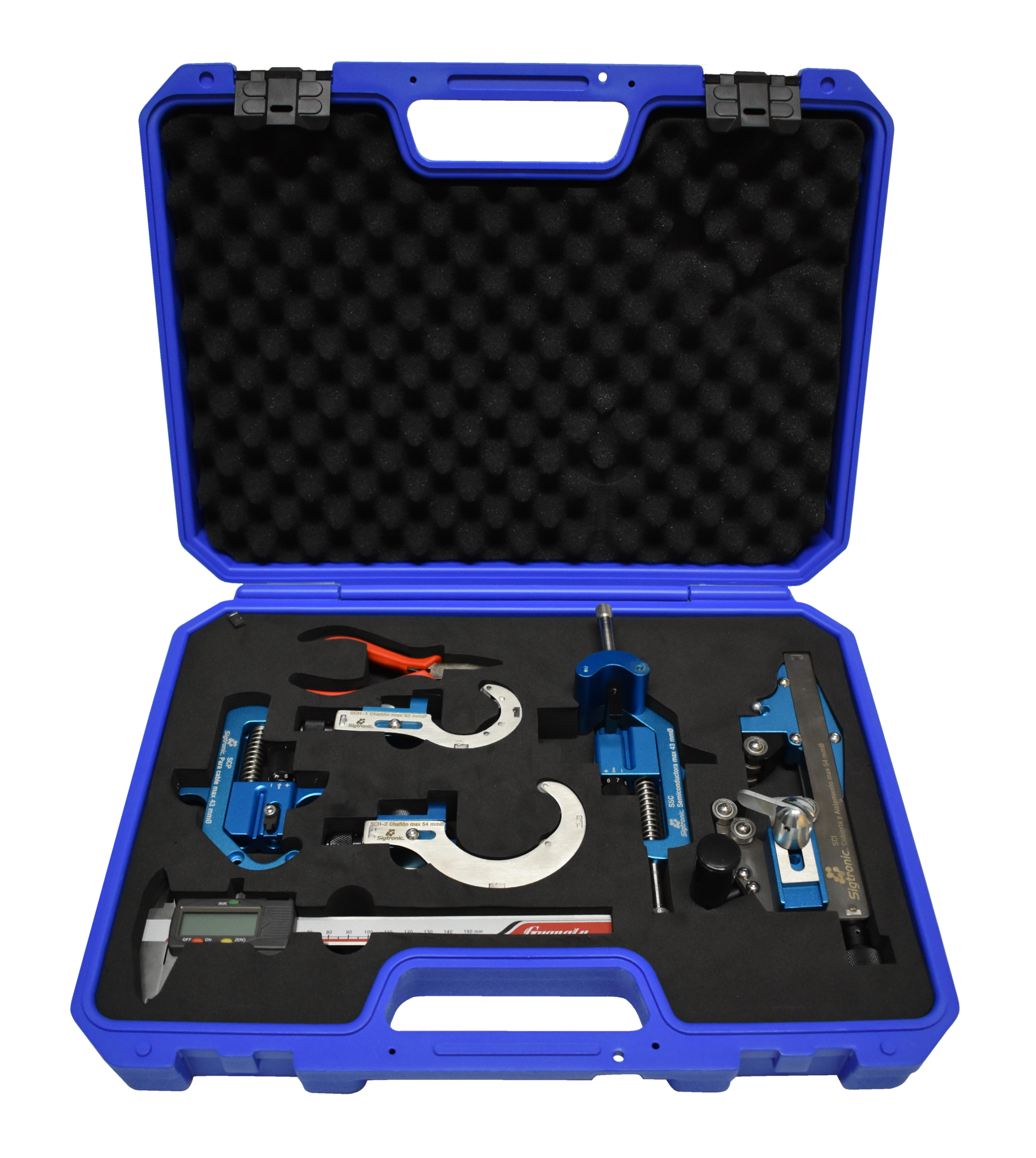

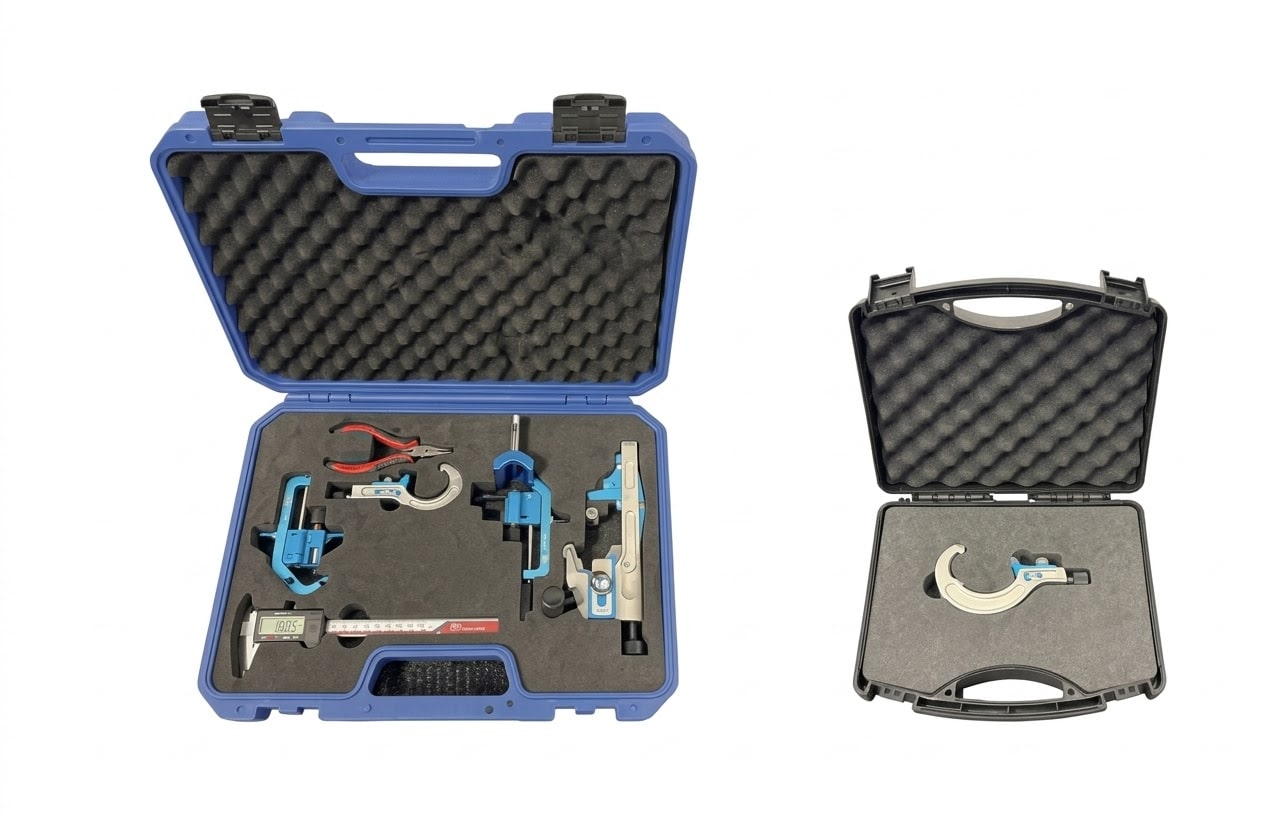

La herramienta manual mecánica peladora está compuesta por un kit multifunción para retirar desde la cubierta exterior (PVC) hasta cubierta semi-conductora pelable y aislamiento de XLPE, XLPE-PE o EPR en los conductores de media tensión de calibre 2 AWG hasta 1000 KCM al 100% nivel de aislamiento y hasta 750 KCM al 133% nivel de aislamiento.
Herramienta para preparación de cable en media tensión
· PREPARACIÓN DE CABLE DE MEDIA TENSIÓN SUBTERRÁNEO La herramienta manual mecánica peladora está compuesta por un kit multifunción para retirar desde la cubierta exterior (PVC) hasta cubierta semi-conductora pelable y aislamiento de XLPE, XLPE-PE o EPR en los conductores de media tensión de calibre 2 AWG hasta 1000 KCM al 100% nivel de aislamiento y hasta 750 KCM al 133% nivel de aislamiento. Su diseño simétrico tipo dado, incluye maneral adaptable y rotatorio con ángulo de apoyo a 45°, en su cuerpo frontal una cuchilla ajustable-peladora para cubierta de PVC o PE y para aislamiento XLPE o EPR fabricada de acero tropicalizado, integra en su kit un elemento de semi-corte denominado estilete para cubierta semi-conductora pelable con 4 niveles de penetración precalibradas a: 0.4, 0.7, 0.9 y 1.1mm, con identificación de cabezal rojo para cuchilla con ángulo de semi-corte a 90° y cabezal dorado con ángulo de semi-corte a 45° (aceptado por la CFE), así como un estilete de cabezal verde para realizar chaflán de 3 mm X 45° sobre la punta del aislamiento.

Aplicaciones:

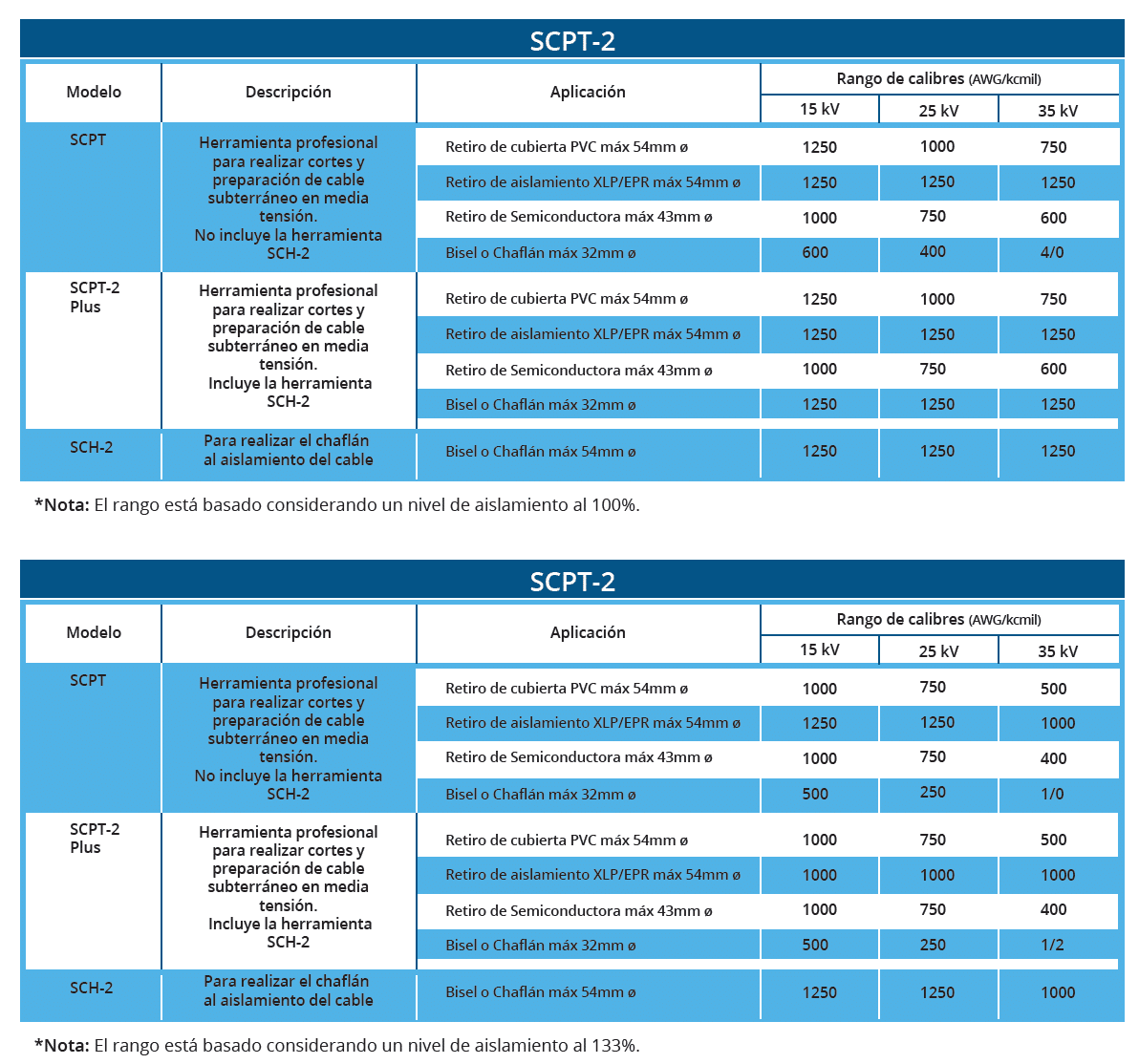

• Rango de conductores: calibre 2 AWG hasta 1000 KCM de Al o Cu.

• Para cables de media tensión DS tipo CFE con aislamiento de XLPE, pantalla y cubierta, construido de acuerdo a la Norma NRF-024-CFE.

• Alta precisión en la preparación de puntas de cable para colocación de terminales, empalmes, adaptadores y sellos de tierra, codos y cuerpos en “T”.

• Realiza 4 funciones de pelado en cables de media tensión:

1. Pelado de cubiertas exteriores de PVC o PE de los cables de media tensión de 5, 8, 15, 25 y 35 kV, XLPE, XLPE-RA, XLPE-RA-B o EPR.

2. Así como para la pantalla semi-conductora pelable para estos conductores construidos de acuerdo a la norma mexicana NMX-J-142/1.

3. Pela el aislamiento principal dejando el conductor desnudo a la medida exacta requerida para el conectador de la interfaz.

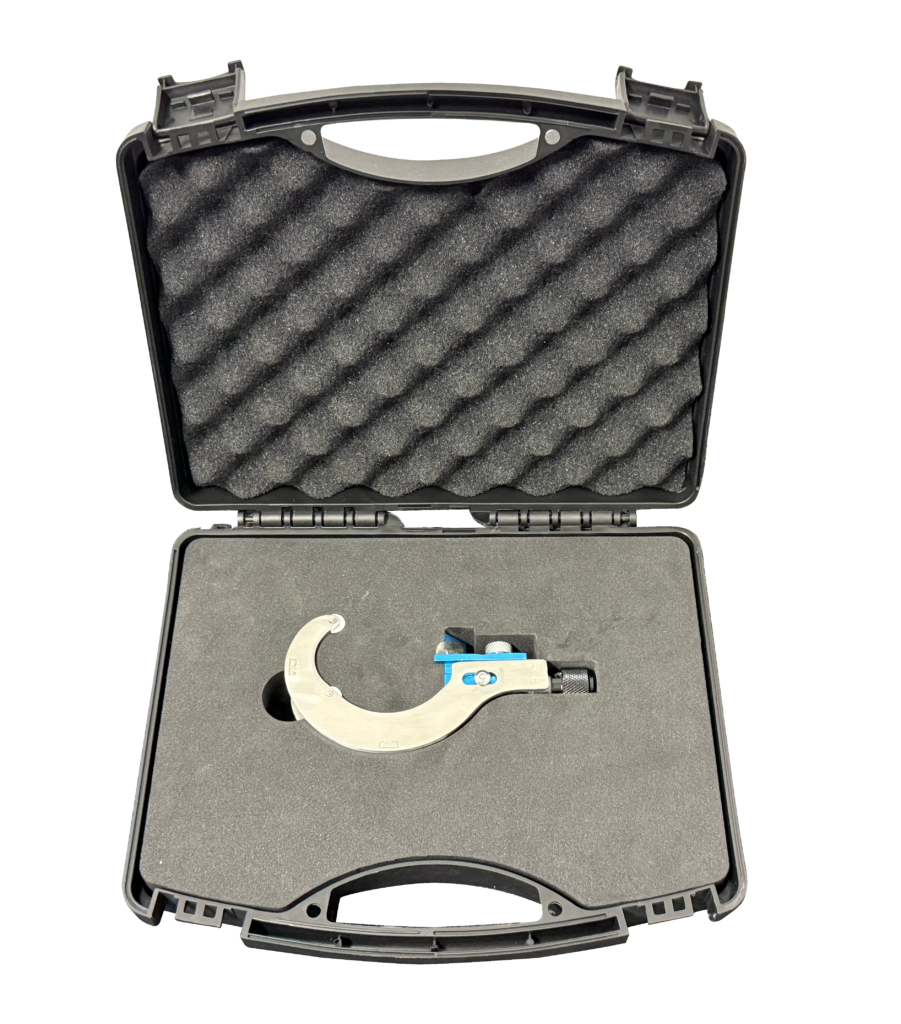

4. Realiza chaflán (bisel) de 3 mm X 45° sobre la punta del aislamiento.
